ТИП 2 Механические уплотнения

Приглашаем вас прийти на наш завод, чтобы купить новейшие, недорогие и высококачественные механические уплотнения ТИПА 2. Мы надеемся на сотрудничество с вами. Искренне надеемся на сотрудничество с вами в ближайшем будущем.

Отправить запрос

Описание продукта

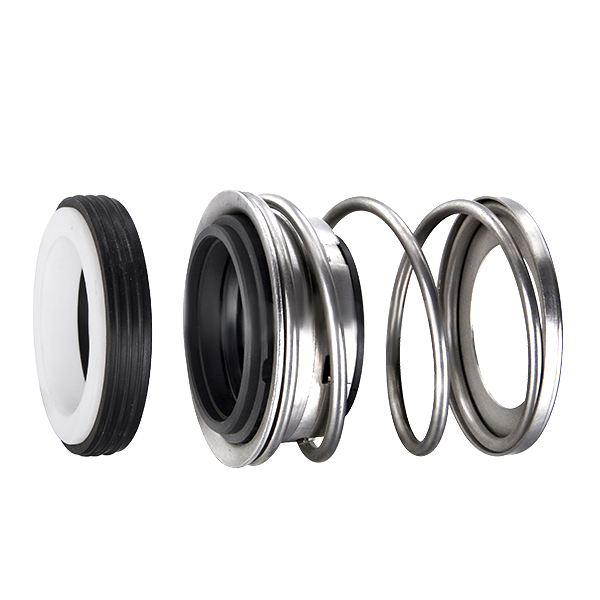

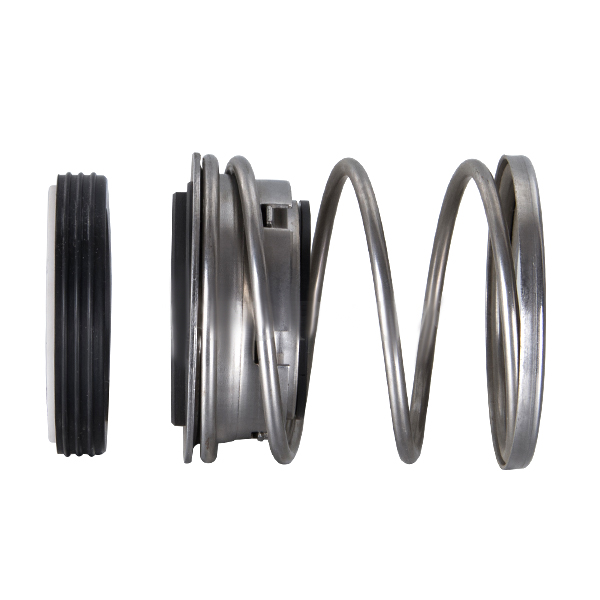

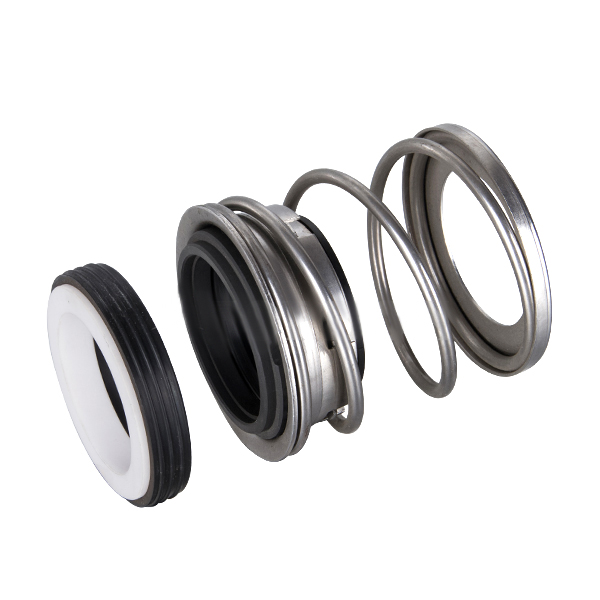

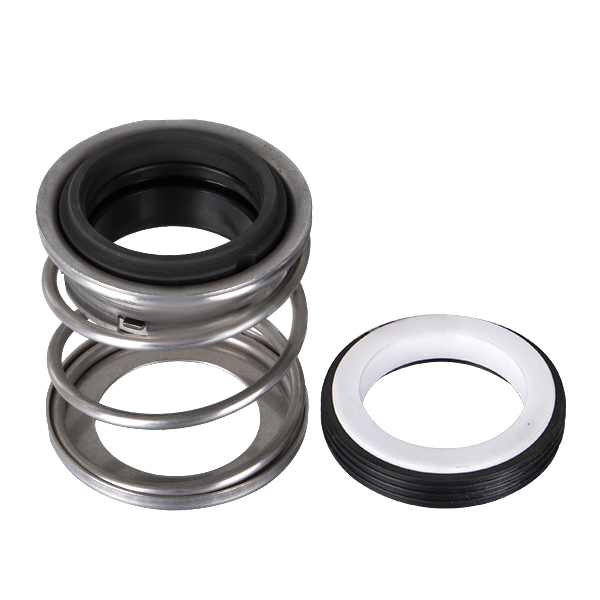

Механическое уплотнение с эластомерным сильфоном ZL2 заменяет John Crane 2, VULCAN A4, AES P04U

Описание:

Механические уплотнения ТИПА 2 имеют многопружинную конструкцию, которая обеспечивает равномерное усилие на торцевой поверхности уплотнения и повышает надежность и стабильность уплотнения.
Замена на:
Уплотнение типа Джона Крэйна 2
Уплотнение Aesseal P0204U
Уплотнение Flowserve 52
Печать США Печать D

Условия эксплуатации:

Температура: от -20 ℃ до + 120 ℃.
Давление: ≤1,4 МПа
Скорость: ≤15 м/с
Тип сиденья:
Стандарт: Т11
Альтернатива: Т20, CT20

Материалы:

Неподвижное кольцо: керамика (оксид алюминия), карбид кремния, спеченный без давления, карбид кремния, спеченный без давления, карбид вольфрама с никелевой связкой, карбид вольфрама с сосвязкой
Вращающееся кольцо: пропитанный смолой графит (фуран), импрег сурьмы, угольный графит, карбид кремния, спеченный без давления, карбид кремния с реакционной связкой, карбид вольфрама с сосвязкой, карбид вольфрама с никелевой связкой
Вторичное уплотнение: нитрил (NBR), этиленпропилен (EPDM), фторуглеродный каучук (витон).

Приложения:

Чистая вода,
Сточные воды
Масло и другие умеренно агрессивные жидкости.

д (дюймы)	d (мм)	Д1	Д2	Д3	Л1	Л2
0.500	12	25.4	19.05	30.14	20.64	7.93
	14	31.75	238	33.32	22Н3	10.28
0.625	16	31.75	23.8	33.32	22.23	10.28
0.750	18	34.93	26.98	36.5	22.23	10.28
	20	38.1	30.15	39.67	23.8	10.28
0.875	22	38.1	30.15	39.67	23.8	10.28
	24	41.28	33.32	45.5	25.4	11.1
1.000	25	41.28	33.32	45.5	25.4	11.1
1.125	28	44.44	36.5	48.5	26.97	11.1
	30	47.63	37.9	52.37	26.97	11.1
1.250	32	47.63	37.9	52.37	26.97	11.1
	33	50.8	42.84	56	28.58	11
1.375	35	50.8	42.84	56	28.58	11
1.500	38	53.98	46.05	59.2	28.58	11
1.625	40	60.38	50.8	67	34.93	12.7
	43	63.5	53.97	69.85	34.93	12.7
1.750	45	63.5	53.97	69.85	34.93	12.7
1.875	48	66.68	57.15	73.03	38.1	12.7
	48	69.85	60.32	73.03	38.1	12.7
2.000	50	69.85	60.32	76.2	38.1	12.7
2.125	53	76.2	60.32	82.55	42.85	14.28
2.250	55	79.38	61.9	85.73	42.85	14.28
2.375	60	82.55	67.39	88.9	46.02	14.28
2.500	63	85.73	6825	92.08	46.02	14.28
2.625	65	85.73	7124	98.43	49.2	15.9
2.750	70	88.9	74.6	101.6	49.2	15.9
2.875	73	95.25	77.77	104.78	52.37	15.9
3.000	75	98.43	80.95	107.95	52.37	15.9
3.125		115.87		101.6	55.55	19.84
3.250		119		104.8	55.55	19.84
3.375		122.23		107.9	55.55	19.84
3.500		125.4		111	55.55	19.84
3.625		130.2		114.3	58.73	19.84
3.750		133.35		117.48	58.73	19.84
3.875		138.1		120.65	58.73	19.84
4.000		141.3		123.8	58.73	19.84
