Механические уплотнения ТИПА 2100

Механические уплотнения ТИПА 2100 широко используются в различных промышленных насосах, компрессорах и другом вращающемся оборудовании, требующем уплотнений. Он особенно подходит для сложных сценариев применения, таких как высокая температура, высокое давление, агрессивные среды и другие среды.

Отправить запрос

Описание продукта

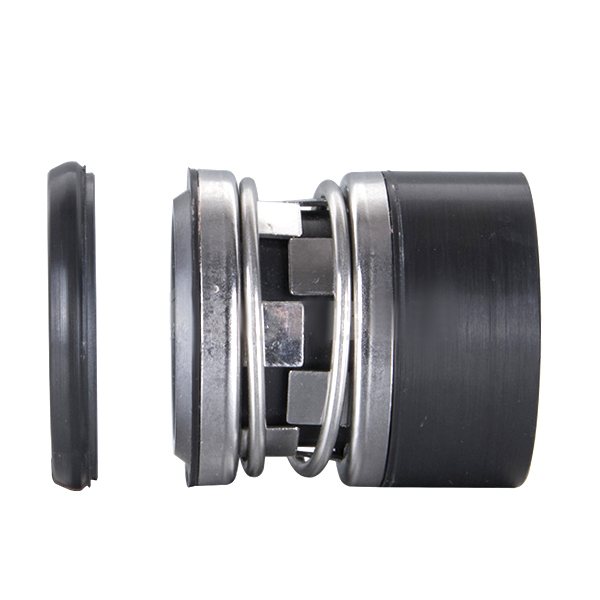

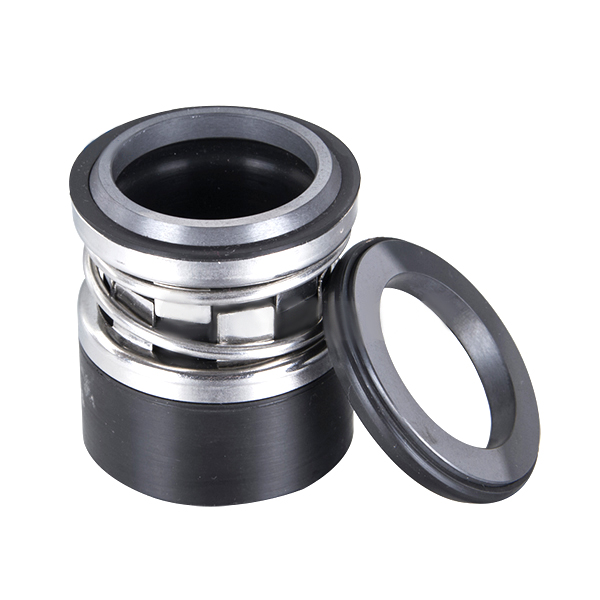

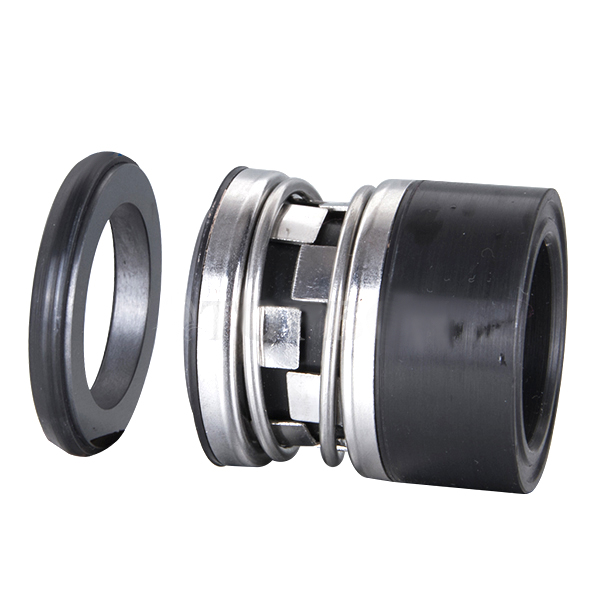

Механическое уплотнение с эластомерным сильфоном ZL2100 заменяет John Crane 2100, AES B05

Описание:

Механические уплотнения ТИПА 2100 имеют унифицированную конструкцию, что делает процесс установки и замены быстрым и простым. Такая конструкция упрощает процесс обслуживания и повышает эффективность работы.
Замена на:
Джон Крейн 2100
Уплотнение Aesseal B05
Flowserve Pac-Seal 140
Стерлинг 540

Условия эксплуатации:

Температура: от -20 ℃ до + 120 ℃.
Давление: ≤1,5 МПа
Скорость: ≤18 м/с
Тип сиденья:
Стандарт: L210
Альтернатива:G60,BS

Материалы:

Неподвижное кольцо: керамика (оксид алюминия), карбид кремния, спеченный без давления, карбид кремния, спеченный без давления, карбид вольфрама с никелевой связкой, карбид вольфрама с сосвязкой
Вращающееся кольцо: пропитанный смолой графит (фуран), импрег сурьмы, угольный графит, карбид кремния, спеченный без давления, карбид кремния с реакционной связкой, карбид вольфрама с сосвязкой, карбид вольфрама с никелевой связкой
Вторичное уплотнение: нитрил (NBR), этиленпропилен (EPDM), фторуглеродный каучук (витон).

Приложения:

Чистая вода,
Сточные воды
Масло и другие умеренно агрессивные жидкости.

д(мм)	Д3	Д2	Д1	ЛИ	Л11	Л12	Л2
10	20	15	21	15	27.5	35	5
12	22	17	23	15	26.5	34	6
14	24	19	25	15	29	34	6
15	25	20	26	15	29	34	6
16	26	23	27	15	29	34	6
18	32	25	33	20	31.5	39	6
20	34	27	35	20	31.5	39	6
22	36	29	37	20	31.5	39	6
24	38	31	39	20	34	44	6
25	39	32	40	20	34	44	6
28	42	35	43	26	36.5	44	6
30	44	37	45	26	35.5	43	7
32	46	40	48	26	35.5	48	7
33	47	40	48	26	35.5	48	7
35	49	42	50	26	34.5	47	8
38	54	47	56	30	37	47	8
40	56	49	58	30	37	47	8
43	59	52	61	30	37	52	8
45	61	54	63	30	37	52	8
48	64	57	66	30	35	50	10
50	66	60	70	30	37.5	50	10
53	69	63	73	30	37.5	60	10
55	71	65	75	30	37.5	60	10
58	78	68	78	33	42.5	60	10
60	80	70	80	33	40.5	58	12
63	83	73	83	33	40.5	58	12
65	85	75	85	33	40.5	68	12
68	88	79	90	33	40.5	68	12
70	90	81	92	33	48	68	12
75	99	86	97	40	48	68	12
80	104	92	105	40	47.5	77.5	12.5
85	109	97	110	40	47.5	77.5	12.5
90	114	102	115	40	52.5	77.5	12.5
95	119	117	120	40	52.5	77.5	12.5
100	124	122	125	40	52.5	77.5	12.5
