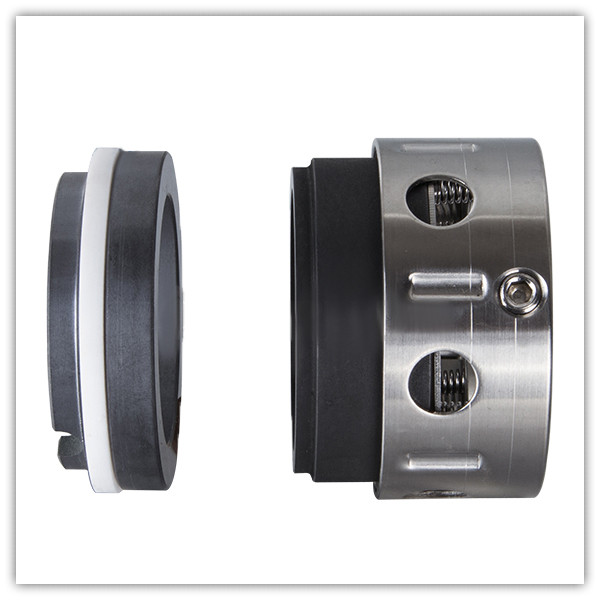

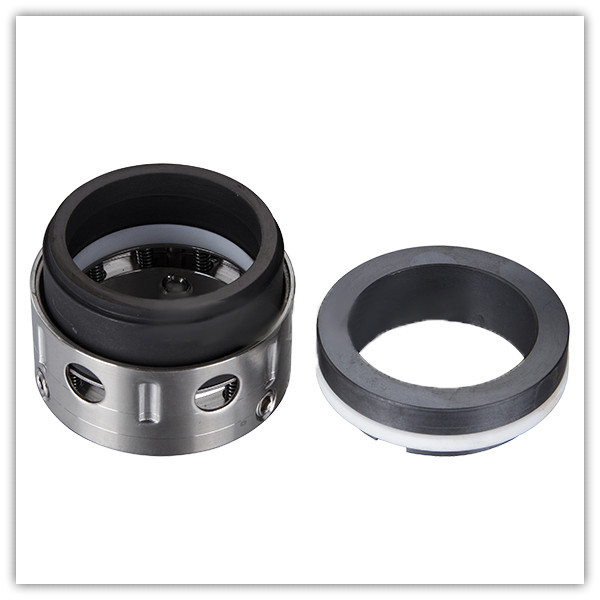

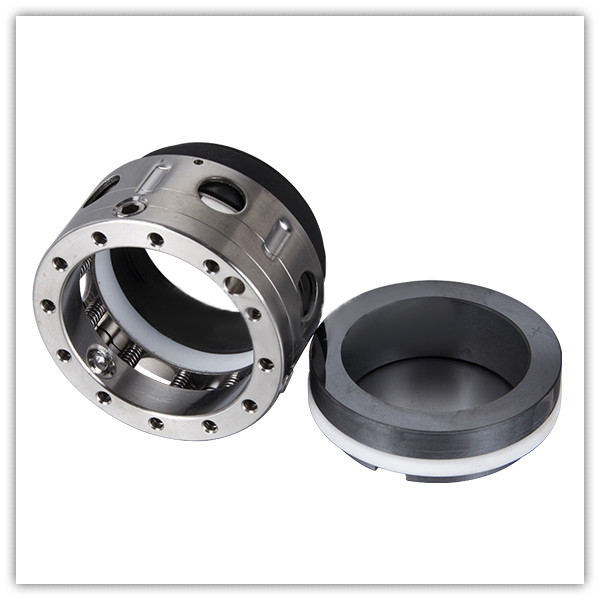

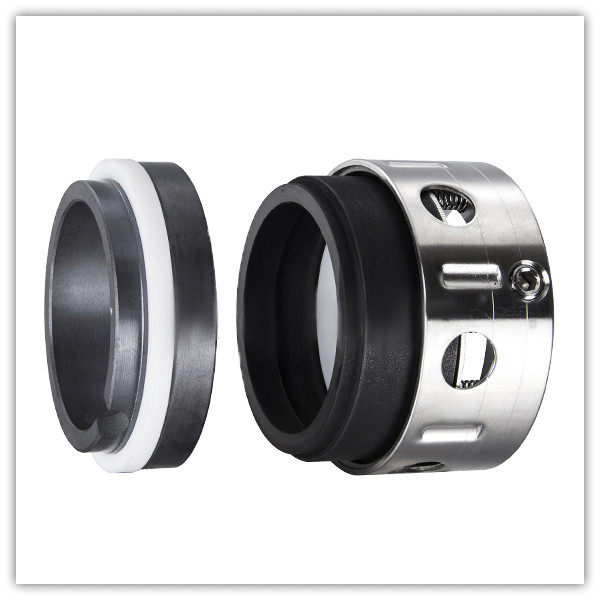

ZL 59B Механические уплотнения

Механические уплотнения ZL 59B обладают такими преимуществами, как превосходные характеристики уплотнения, длительный срок службы, низкие потери на трение, небольшой износ втулки, длительный цикл технического обслуживания, хорошая виброустойчивость и широкий спектр применения.

Отправить запрос

Описание продукта

ZL59B Клиновое механическое уплотнение из ПТФЭ заменяет AES M03, VULCAN 1659B, BURGMANN BT-C56.KB, HOHN CRANE 59B, STERLING 259B.

Описание:

ZL 59B Механические уплотнения
Замена на:
Уплотнение Burgmann BT-C56.KB
Уплотнение Aesseal M04
Уплотнение Джона Крэйна T59B
Уплотнение Sterling 259B

Условия эксплуатации:

Температура: от -40 ℃ до + 250 ℃.
Давление: ≤2,5 МПа
Скорость: ≤15 м/с

Тип сиденья:

Стандарт: BP
Альтернатива: БО

Материалы:

Неподвижное кольцо: Реакционно-связанное карбид кремния, керамика (глинозем), карбид кремния, спеченный без давления, вольфрам с никелевой связкой
Роторный
Кольцо: Импрег сурьмы. Углеродный графит, Углерод, пропитанный смолой
Графит (Фуран), Реакционно-связанный карбид кремния, Карбид кремния
Спеченный вольфрам без давления, никелевая связка
Карбид
Пружина и металлические детали: нержавеющая сталь, нержавеющая сталь, сплав Hastelloy C-4
Вторичное уплотнение: чистый ПТФЭ.
Вторичное уплотнение: чистый ПТФЭ.

Приложения:

Чистая вода,
Сточные воды
Масло и другие умеренно агрессивные жидкости

д(мм)	д0	Д3	Д2	Д1	Л1	Л2	Л3	Л6
14	18	32	21	25	30.5	12	18.5	6
16	20	34	23	27	30.5	12	18.5	6
18	22	36	27	33	31.5	13.5	20.5	6.5
20	24	38	29	35	31.5	13.5	20.5	6.5
22	26	40	31	37	31.5	13.5	20.5	6.5
24	28		33	39	34.2	13.3	20.3	6.7
25	30	44	34	40	34.5	13	20	7
28	33	47	37	43	37.5	12.5	19.5	7.5
30	35	49	39	45	38	12	19	8
32	38	54	42	48	38	12	19	8
33	38	54	42	48	0	12	19	8
35	40	56	44	50	38	12	19	8
38	43	59	49	56	39.5	13	20	10
40	45	61	51	58	39.5	13	20	10
43	48	64	54	61	39.5	13	20	10
45	50	66	56	63	39.5	13	20	10
48	53	69	59	66	395	13	20	10
50	55	71	62	70	44	13.5	20.5	11.5
53	58	78	65	73	44	13.5	20.5	11.5
55	60	80	67	75	44	13.5	20.5	11.5
58	63	83	70	78	49	13.5	20.5	11.5
60	65	85	72	80	49	13.5	20.5	11.5
63	68	88	75	83	49	13.5	20.5	11.5
65	70	90	77	85	49	13.5	20.5	11.5
70	75	95	83	92	55.5	14.5	21.5	13.5
75	80	104	88	97	55.5	14.5	21.5	13.5
80	85	109	95	105	55	15	22	13
85	90	114	100	110	60	15	2	13
90	95	119	105	115	60	15	22	13
95	100	124	110	120	60	15		13
100	105	129	115	125		15	22	13
